OC6000e 生产过程分散控制系统

概述

OC 6000e Nexus 系列是基于OC 6000e 集成控制平台对其 I/O 系统的扩展，可广泛应用于工业领域的各种过程控制应用。包括热力发电厂锅炉控制及保护、汽轮机控制及保护、电站辅机控制应用等。OC 6000e 系统平台及 Nexus 系列 I/O 的兼容性设计，也为已有的OC 4000（XDPS-400）系列DCS用户提供了一个高效的系统升级解决方案。

应用

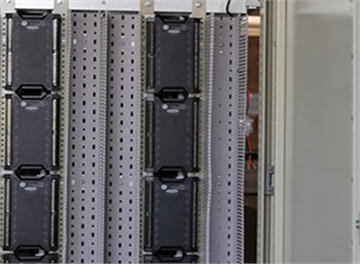

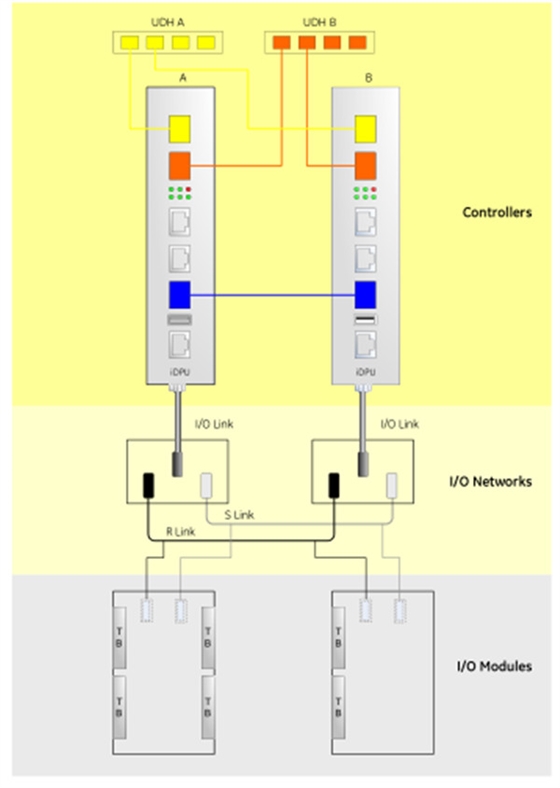

如图下图所示，系统由三个主要部分组成：控制器，I/O 网络以及 I/O 模块。

控制器

OC 6000e Nexus 系列的控制器是一台运行过程控制应用软件的整体化工业计算机，采用表面安装方式直接固定在机柜安装底板上。控制器通过内置的智能IO总线接口（iLink）与 Nexus I/O 模块进行双向实时通讯。控制器内装载 QNX ®Neutrino ® 实时多任务操作系统，以实现高速、高可靠性的工业过程应用。控制器内装载着针对特定应用的控制软件，包括用于锅炉控制、锅炉保护、蒸汽轮机控制、电站辅机控制及其它设备的控制逻辑。

I/O 网络

OC 6000e Nexus IO 网络是基于半双工 RS485 的高速总线网络，最高通讯速率可达1Mbps。IO 网络双冗余配置，每个总线（白色或黑色）均可独立完成控制器与 IO模块的实时双向通讯任务。

Nexus IO 网络采用 GE 自定义的总线通讯协议，遵循“查询－响应”通讯模式，保证网络传输不存在冲突。控制器采用广播方式将校时信号发送到各 IO 模块，校时信号已包含信号传输及处理过程中的延时，从而使得最终的 IO 网络同步精度可达 100 微秒。
